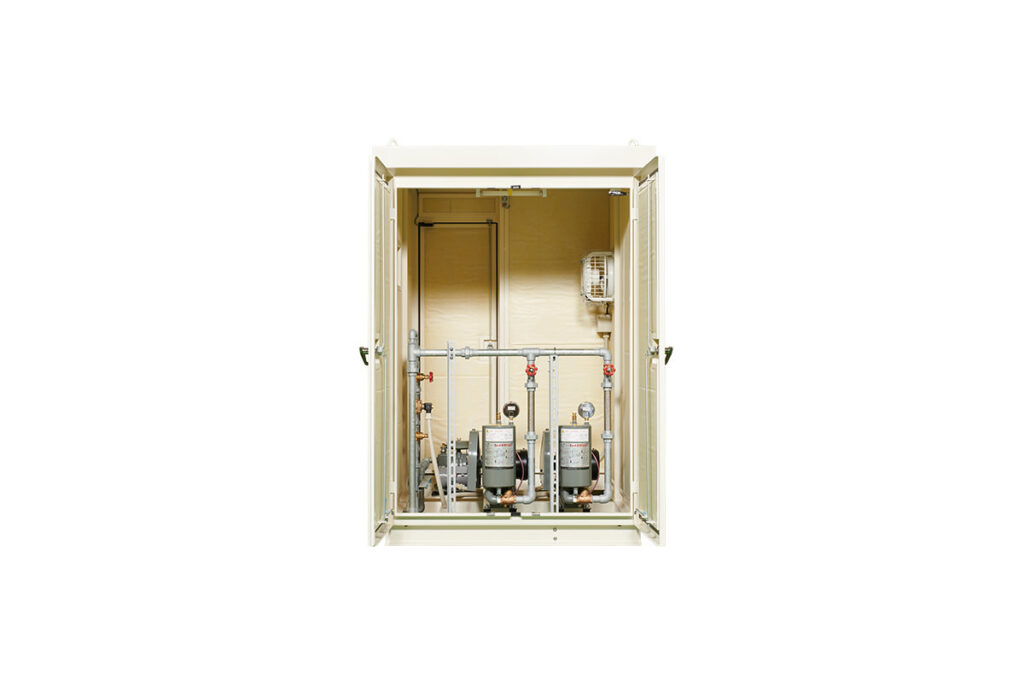

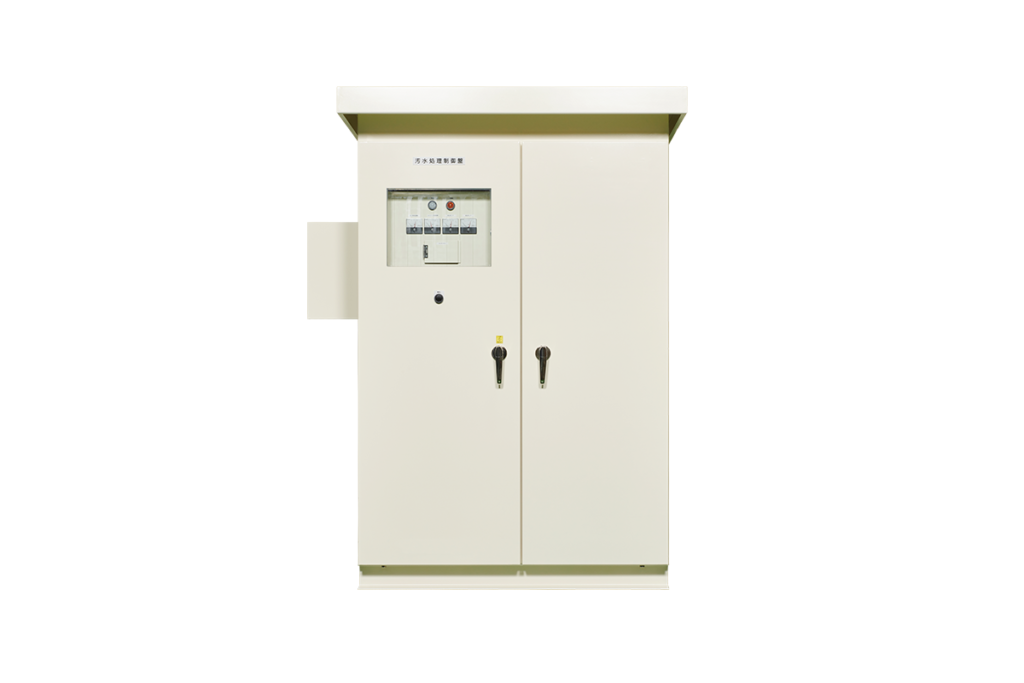

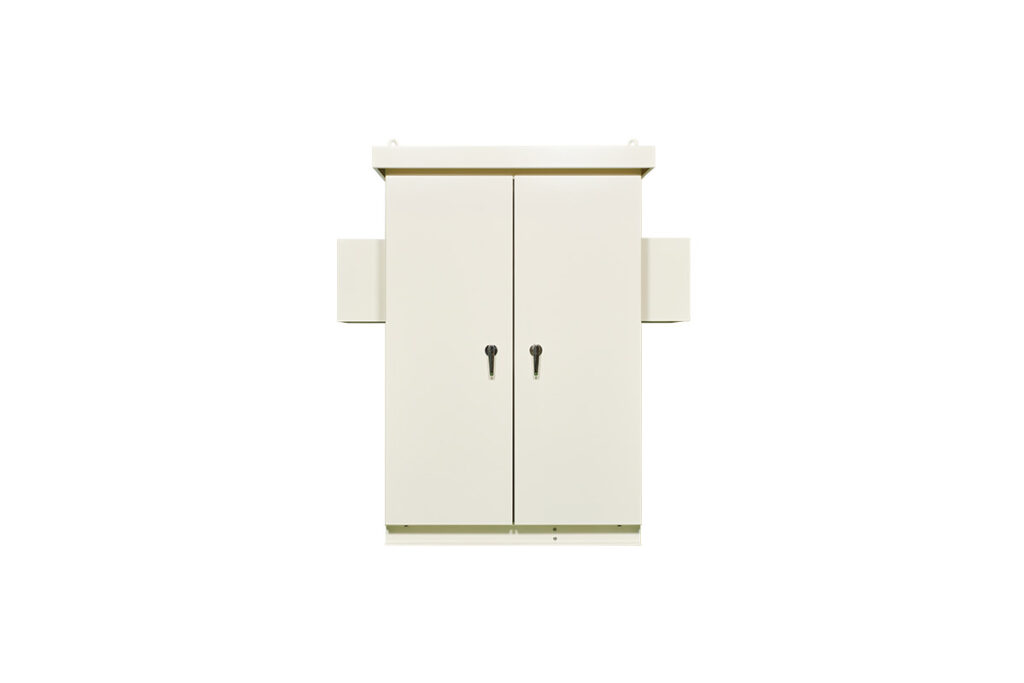

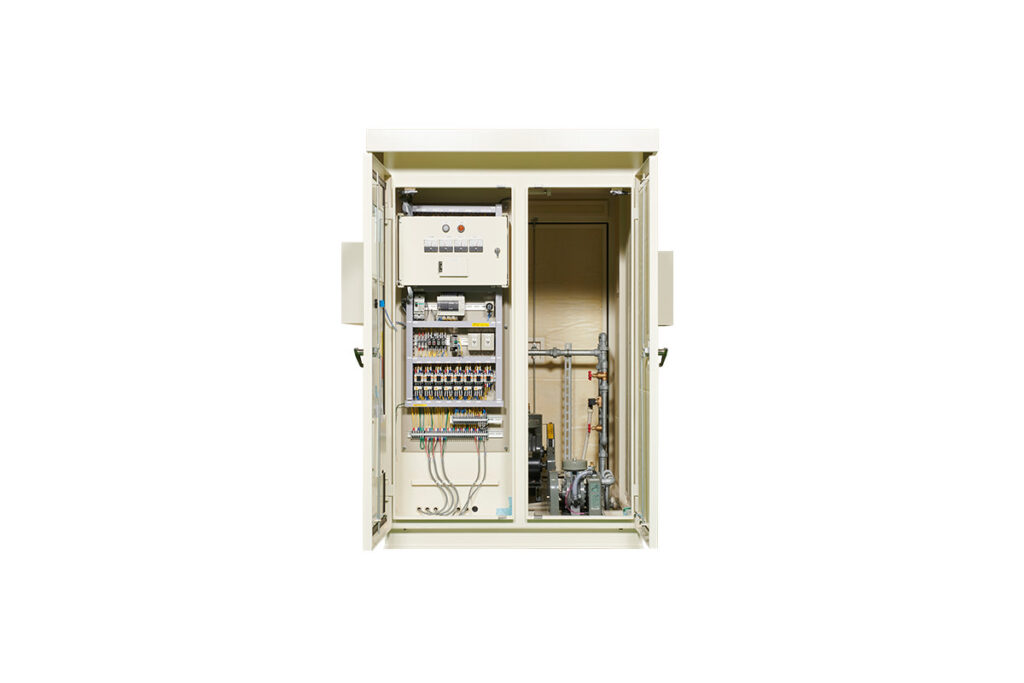

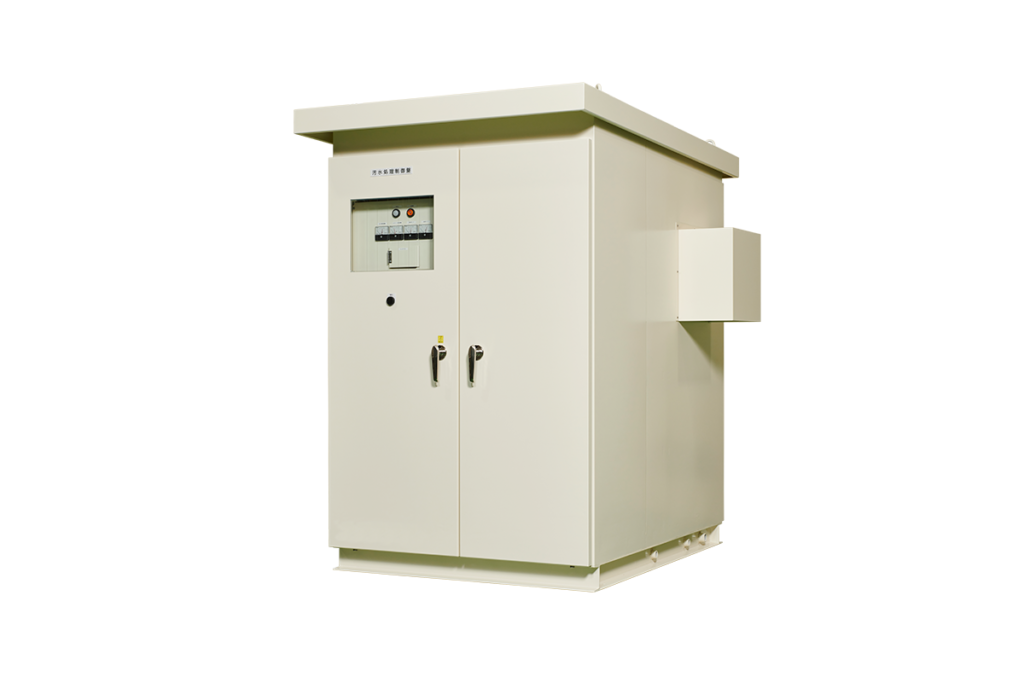

中・大型ブロワボックス Cタイプ
C-1 C-2 C-3 C-4
中・大型ブロワボックス Cタイプとは
工場、商業施設、集合住宅などの排水処理設備に適したモデルです。
中・大型ブロワボックス Cタイプの特長
- 制御盤を前面に出し、操作性やメンテナンス作業性を重視した設計です。
- C-1～C-4の4種類のサイズの中から中型槽、大型槽に最適のボックスをお選びいただけます。
- ご要望に応じたカスタムメードの特殊ボックスも製作可能です。
中・大型ブロワボックス Cタイプの用途
ブロワ収納用キュービクル
中・大型ブロワボックス Cタイプの仕様
| タイプ | 寸法＊1 | ブロワ組込 可能台数＊2 |
構造 | 材料 | 塗装色 | 防音材 |
|---|---|---|---|---|---|---|
| LWH (mm) | ||||||
| C-1 | 1500x1200x1900 | 2台 | 屋外自立防水型 | SPHC t=2.3 100×50チャンネル (C-4は150×75チャンネル） |
マンセル5Y7/1 | 内部グラスウール 32K (25t) |
| C-2 | 1500x1700x1900 | 3台 | ||||
| C-3 | 1900x1900x1900 | 4台 | ||||
| C-4 | 2300x2200x1900 | 4台 |
＊1： LおよびWはチャンネル架台の寸法であり外形寸法ではありません。
＊2： 目安であり、ブロワの機種により変わります。
中・大型ブロワボックス Cタイプの寸法
（単位：mm）
| A | B | C | D | E | F | G | H | I | J | |
|---|---|---|---|---|---|---|---|---|---|---|
| K | L | M | N | O | P | Q | R | S | T | |
| C-1 | 1300 | 50 | 50 | 25 | 25 | 1200 | 1800 | 200 | 100 | 100 |
| C-2 | 1800 | 50 | 50 | 25 | 25 | 1700 | 1800 | 200 | 100 | 100 |
| C-3 | 2000 | 50 | 50 | 25 | 25 | 1900 | 2200 | 200 | 100 | 100 |
| C-4 | 2300 | 50 | 50 | 25 | 25 | 2200 | 2600 | 200 | 100 | 100 |
| C-1 | 100 | 1900 | 1800 | 1750 | 1850 | 100 | 100 | 150 | 150 | 1500 |
| C-2 | 100 | 1900 | 1800 | 1750 | 1850 | 100 | 100 | 150 | 150 | 1500 |
| C-3 | 100 | 1900 | 1800 | 1750 | 1850 | 100 | 100 | 150 | 150 | 1900 |
| C-4 | 100 | 1900 | 1800 | 1750 | 1850 | 150 | 150 | 150 | 150 | 2300 |

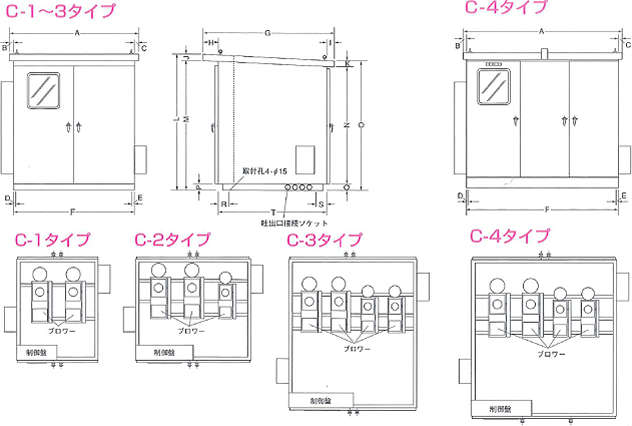

中・大型ブロワボックス Cタイプの外形図
中・大型ブロワボックス C-1の外形図はこちら（PDF：47.6KB）
中・大型ブロワボックス C-2の外形図はこちら（PDF：57.3KB）
