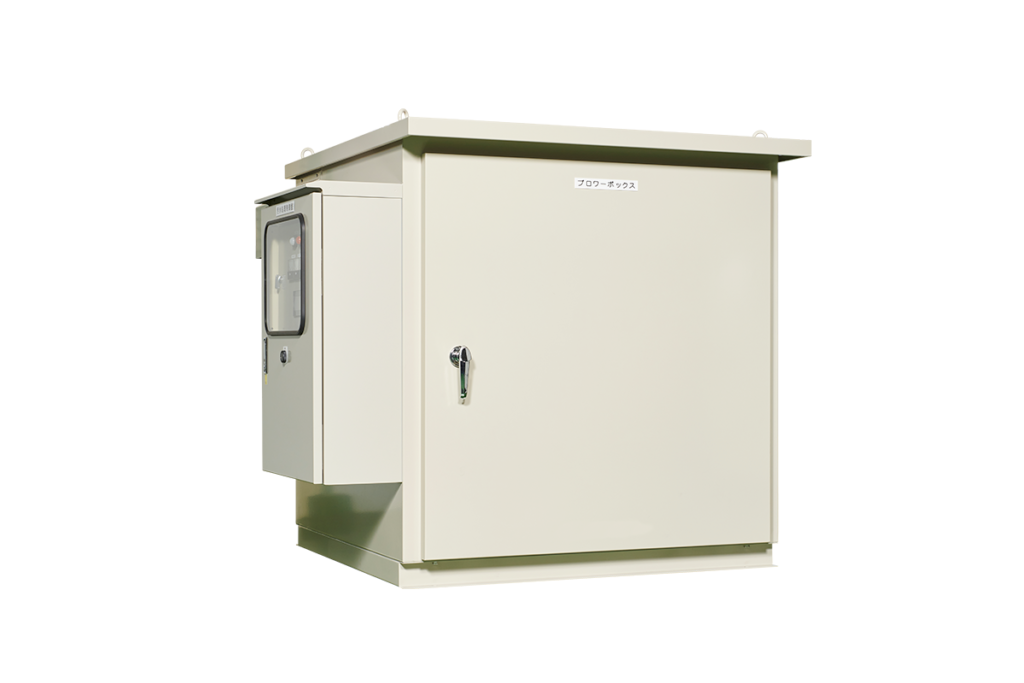

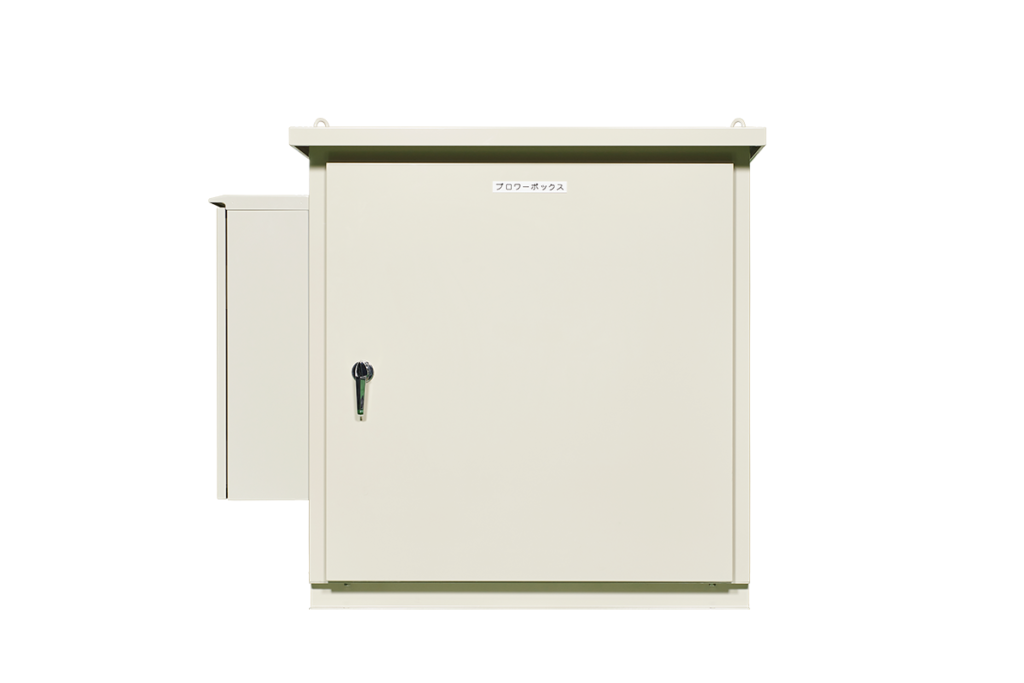

小型ブロワボックス A・Bタイプ
小型ブロワボックス A・Bタイプとは
小規模合併浄化槽に最適。
工期・工事費を大幅に削減します。
ブロワやポンプの運転・制御に必要な制御盤や電磁弁、配線、配管をボックスに組み込んだコンパクトタイプのボックスです。据付はボックスから浄化槽までのエアー配管をするだけの簡単親切設計。
小型ブロワボックス A・Bタイプの特長
- 制御盤内蔵ボックス
- 必要な機器、配管がセットされているので設置が簡単です。
- 防音構造なのでAタイプで10dB以上、Bタイプで12dB以上の減音が可能です。
- コンパクト設計
- 錠付き扉で安心設置（安全設計）
- 防音対策、安全対策を具備した経済的価格。
小型ブロワボックス A・Bタイプの用途
ブロワ収納用キュービクル
小型ブロワボックス A・Bタイプの仕様
| タイプ | ブロワー組込可能台数 | 内蔵制御盤 | 重量 | 防音材 | 材料 |
|---|---|---|---|---|---|
| A | HC-301H (0.75kw)×２台まで | 概ね4回路まで | 約300kg ＊1 (ボックス本体は90kg) | 内部グラスウール32K (25t) | SEHC t=1.6 |
| B | HC-501s (2.2kw)×２台まで | 概ね6回路まで | 約500kg ＊1 (ボックス本体は150kg) | 内部グラスウール32K (25t) | SEHC t=1.6 |
標準塗装色：マンセル5Y7/1相当
内蔵するブロワおよび制御回路は仕様により異なります。
＊1 ブロワ2台＋制御盤を含みます。
小型ブロワボックス A・Bタイプの寸法
（単位：mm）
| A | B | C | D | E | F | G | H | I | J | K | L | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M | N | O | P | Q | R | S | T | U | V | W | ||
| Aタイプ | 1230 | 1100 | 30 | 100 | 40 | 1075 | 900 | 75 | 38 | 20 | 1060 | 20 |
| Bタイプ | 1380 | 1200 | 30 | 150 | 50 | 1295 | 1130 | 75 | 38 | 20 | 1160 | 20 |
| Aタイプ | 1080 | 960 | 900 | 30 | 30 | 100 | 700 | 100 | 150 | 300 | 300 | |
| Bタイプ | 1380 | 1260 | 1200 | 30 | 30 | 100 | 1000 | 100 | 200 | 400 | 400 |
