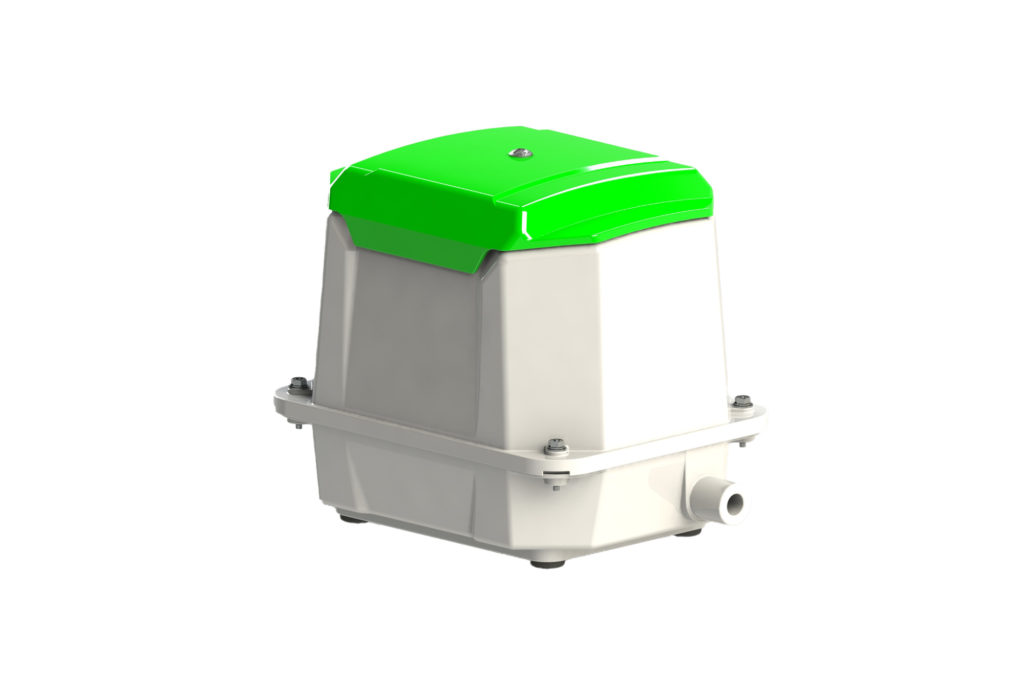

電磁式ダイアフラムブロワ
TM30E TM40E TM60E TM80E TM100E TM120E TM150E TM200E
電磁式ダイアフラムブロワとは
省エネ、長寿命、低騒音、そしてコンパクト。環境にやさしい安心と信頼のTMシリーズ
電磁式ダイアフラムブロワの特長
省エネ
- 強力な磁石の採用によりソレノイドで発生する磁力ロスを低減し駆動の効率化を実現しました。
- 通気孔形状の改良により通気抵抗を低減しました。
- 形状・容積の最適化により空気圧縮効率が向上し吐出に必要なエネルギーを低減しました。
長寿命
- 小容量の圧縮室を採用することで圧縮工程のダイアフラムストローク量を減らしダイアフラムへの負荷を低減しました。
- 空気が流れやすい流路に変更することによりブロワ内の空気の圧力損失を減らしダイアフラムへの負荷を低減しました。
- 磁気効率を向上させることによりソレノイドの発熱量を減らしダイアフラムの温度を下げました。
低騒音
- 新カバーの採用により遮音性が向上し、大幅な低騒音化と騒音のバラツキを小さくしました。
コンパクト
- 重量比が1/2～1/3軽減されました。
電磁式ダイアフラムブロワの用途
- 浄化槽の曝気
- 浴槽気泡装置向け（バイブラ）
- 鍍金槽攪拌への送風
- エアーカーテン
電磁式ダイヤグラムブロワの仕様
| TM30E | TM40E | TM60E | TM80E | TM100E | TM120E | TM150E | TM200E | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 定格電圧 (V) | AC100 | |||||||||
| 周波数 (Hz) | 50/60 | |||||||||
| 常用圧力 (KPa) | 12 | 15 | 18 | |||||||
| 吐出風量 (ℓ/min) | 30 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | ||
| 消費電力 (W) | 20 | 32 | 33 | 49 | 69 | 86 | 91/100 | 130/150 | ||
| 吐出口径 (mm) | 13A（外径φ18） | 20A（外径φ26） | ||||||||
| 重量 (Kg) | 約4.5 | 約5.0 | 約8.5 | 約9.0 | ||||||
| 電源コード (m) | 1.5 | |||||||||
電磁式ダイヤグラムブロワの各種名称・寸法
TM30E, 40E, TM60E, 80E, 100E
TM120E, 150E, 200E
