エアーセーバー

空気流量増幅器

TS GS RS BS TCS

TOHINエアーセーバーは作業効率向上と省エネルギー対策を徹底的に追求した空気流量増幅器です。
圧縮空気によるエアーブローは工場のさまざまな製造工程で広く使用されています。TOHINエアーセーバーはコンプレッサーの圧縮空気量を20倍以上に増幅する画期的な省エネエアーツールです。

特長

ハイパワー

周囲空気を誘引することにより入力空気の20倍以上の大量空気量を得られるうえに低騒音であるため作業効率の向上につながります。

省エネ・低コスト

推進力(圧力)およびエアー量は目盛りで調整できますのでエアー消費量を必要最低限に抑えることができます。

銅管によるエアーブローとエアーセーバーの比較

入気圧力 エアー消費量 流速 騒音
銅管ノズル4φ×100L 0.4MPa 390L/min 18m/sec 94dB
エアーセーバーBS目盛12 0.4MPa 227L/min 15m/sec 72dB

• 流速測定点:ノズル先端より400mm、中心より30.6mm
• 騒音測定点:ノズル先端より1メートル

メンテナンスフリー

摺動部品を使用していませんので故障の心配がありません。

小型軽量

アルミニウム製で小型軽量。取り付けも簡単です。(特殊材質での製作も可能)

動作イメージ(TSタイプ)

rotary-vane_img_01

用途

除去

  • プレス、グラインダー、パフ加工における金属粉等の除去
  • 薬剤製造工程における粉末および粉塵の除去
  • 製品に付着した水滴の除去
  • ガスおよび煙の除去

冷却および乾燥

  • ガスタービン、モーター、ベアリングの冷却
  • 金属や溶接部の冷却
  • 鋳物やスラグの冷却
  • 金型、押出成形の冷却
  • プリント基板の乾燥

空気搬送

  • チューブ搬送

噴霧

  • 真空成形における水の噴霧吹付け冷却
  • 潤滑油の吹付け
  • 加熱ワニスの吹付け
  • 起爆性粉塵へ水噴霧加湿

空気供給

  • 燃焼効率アップのための大量空気供給
  • 液化工程における大量空気供給

TSタイプ

大風量・高推進力のエアーセーバー

大風量を必要とするブローオフ、線材水切り、排気、換気、給気、空気輸送、乾燥工程などに使用される増幅率の大きなタイプです。

型式 消費量(ℓ/min) 入力圧力(MPa) 推進力(g) 総排出量(m3/min)
TS-265 357 0.4 280 8.6
TS-440 434 0.4 480 11.0
TS-750 461 0.4 580 11.4
TS-1000 371 0.4 490 9.5
TS-1500 655 0.4 420 12.7
TS-1900 701 0.4 620 21.9
TS-2900 767 0.4 450 21.8

• 調整目盛8、推進力は距離400mm 500φの受風板での力です。

GS型、RS型、BS型

エアーブローに最適のエアーセーバー

圧縮空気がノズル円周の隙間より音速で外表面の円錐に沿って流出し、外部の二次空気を巻き込んで約20倍以上の風量に増幅します。

  • 素材はアルミ合金です。(ステンレス製もあります。)
  • 騒音:10~20dB低減、エアー消費量:20~30%削減
  • BS型は流量調整機能付
型式 消費量(ℓ/min) 入力圧力(MPa) 推進力(g) 総排出量(m3/min)
GS 229 0.4 170 6.8
RS 360 0.4 320 9.3
BS 423 0.4 360 9.6

• BS型推進力は距離400mm 250φの受風板での力です。(調整目盛12)

TCSタイプ(エアーカーテン、エアーナイフ)

吹出空気がカーテン状のエアーセーバー

フラットに均等な放出エアーが必要な場合に使用されます。圧縮空気がフラットな薄いスリットより音速で放出され、吐出口周辺の空気を巻き込み入力エアーを20倍以上に増幅します。

型式 消費量
(ℓ/min)
入力圧力
(MPa)
推進力
(g)
総排出量
(m3/min)
TCS-150 354 0.4 141 11
TCS-300 1223 0.4 547 27
TCS-600 2067 0.4 897 50

• 推進力は距離400mm、600mm×150mmの受風板での力です。

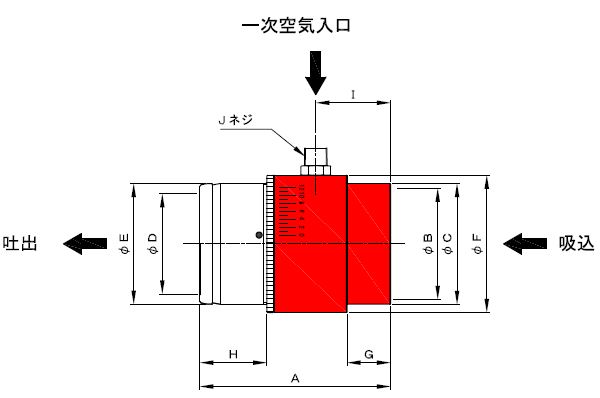

TS型

air-saver_img_01
型式 A (mm) Cφ (mm) Dφ (mm) Eφ (mm) G (mm) H (mm) J (mm) 接続口径(PT) 重量(g)
TS-265 66 25 19 19 15 17 27 R1/8 65
TS-440 65 29 19 19 15 17 27 R1/8 72
TS-750 68 38 29 27 16 19 27 R1/8 105
TS-1000 84 51 38 38 16 24 34 R1/4 227
TS-1500 84 63 51 51 16 24 34 R1/4 280
TS-1900 118 76 63 63 29 33 51 R1/4 500
TS-2900 140 191 89 89 32 44 55 R3/8 840

GS, RS, BS型

air-saver_img_02

型式 A (mm) Bφ (mm) C (mm) Dφ(mm) E (mm) F (mm) 接続口径(PT) 重量(g)
GS 47 18 19 20 9 22 R1/8 21
RS 50 18 19 20 11 22 R1/4 20
BS 48 17 19 20 9 22 R1/8 21

• BS型は流量調整機能付

TCS型

air-saver_img_03

型式 A (mm) B (mm) C (mm) D (mm) E (mm) F (PT) 重量(g)
TCS-150 153 76 35 32 1/4 470
TCS-300 305 153 35 32 1/4 880
TCS-600 610 171 268 35 32 1/4 1760
