ニューロス ターボブロワ
NXシリーズ

航空宇宙工学から生まれた先進のターボブロワ

NX30 NX50 NX75 NX100 NX150 NX200 NX250 NX300 NX350


magnetic-diaphragm_img_01

航空機等のジェットエンジンに使用されるターボ技術は、きわめて高い信頼性と安定性、耐久性を要求されます。ニューロスターボブロワは、長年培ったこの技術を空気圧縮に最適化させて生まれた新世代の省エネ型ターボブロワです。

  • 用途

      排水処理設備のばっ気

    • 下水処理場
    • 乳製品工場、製紙工場、製薬工場、食品工場、製菓工場、飲料工場などの排水処理
    • 粉体移送

    • 製粉工場、製菓工場などにおける粉体の移送
    • CGL(連続溶融亜鉛メッキライン)におけるエアーナイフ

    • 製鋼所の溶融亜鉛めっき

特長

省エネ

  • 既設のブロワーに比べ電気代を大幅削減。
  • ブロワパッケージから放熱が無い為、機械室内の換気量の削減。

省メンテナンス

  • 日常のメンテナンスはフィルター清掃のみ。

※長期的には、交換必要な部品があります。

省スペース

  • 新・コンパクト及び軽量な為、設置スペースを大幅に低減。

低騒音・低振動

  • 空気軸受の採用により振動が少なく、アンカーボルト止めも不要。
  • 独自の低音システムにより静かな運転音。

簡単操作

  • タッチパネルで設定や操作が簡単。

屋外設置も可

  • 大風量を発生させるターボブロワで屋外設置ができるのはニューロスだけ。

クリーンエアー

  • 潤滑油・グリース等を一切使っていないのでクリーンなエアーを供給。
  • クリーンエアーを必要とする製造ラインでの使用など多様な用途。

ニューロスターボブロワNXシリーズ カタログニューロスターボブロワNXシリーズ カタログ

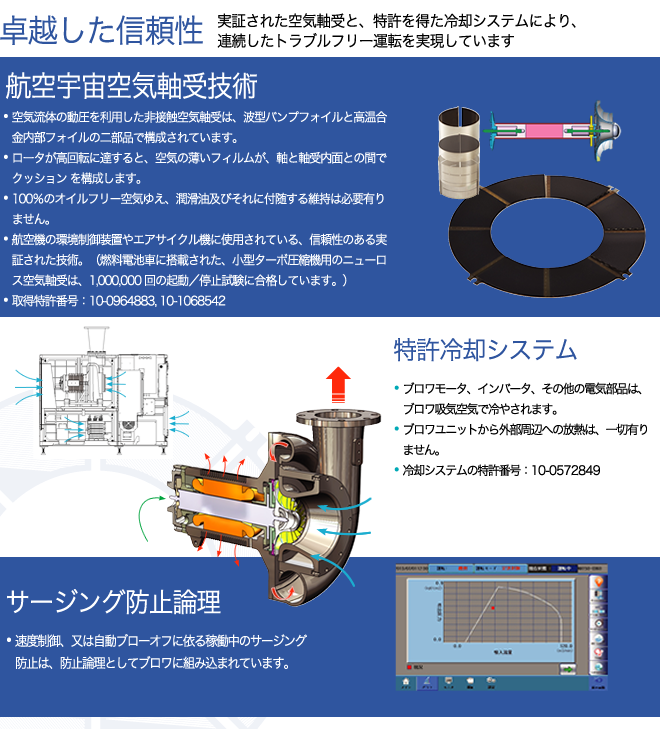

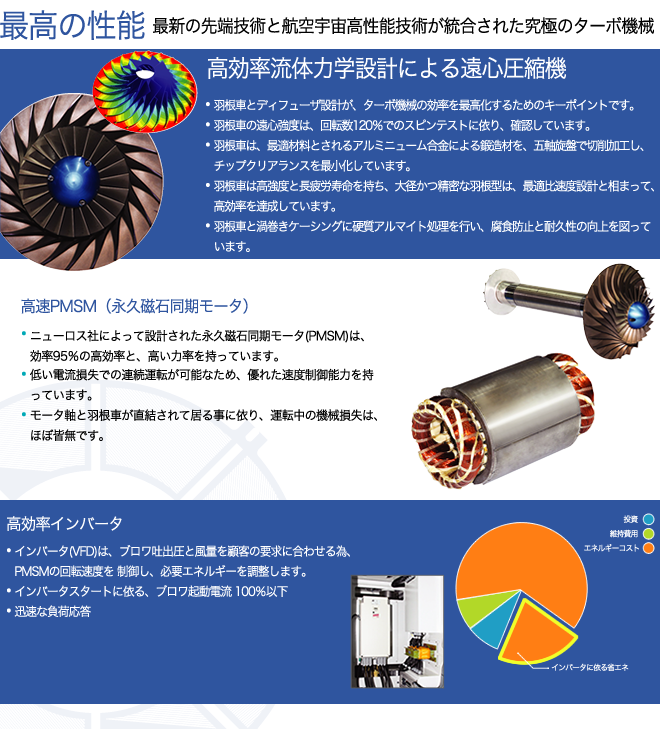

technology1 technology2

省エネ

従来のルーツブロワをニューロスターボブロワに置き換えると運転コストの大幅な削減が期待できます。

ニューロスターボブロワ(NX75、NX150、NX250)と某社ルーツブロワとの電力使用量の比較

要目 ブロア 風量/分 台数 合計モーター入力(kw) 年間電気代(千円) 節約できる電気代
吸込風量40m3/min
吐出圧力58.8Kpa
NX75 40m3 1 53.3 7,470 2,327千円
ルーツブロワ 40m3 1 69.9 9,797
吸込風量100m3/min
吐出圧力58.8Kpa
NX150 100m3 1 127.6 17,884 3,504千円
ルーツブロワ 100m3 1 152.6 21,388
吸込風量150m3/min
吐出圧力58.8Kpa
NX250 100m3 1 173.6 24,331 7,177千円
ルーツブロワ 100m3 1 224.8 31,508

注:

  • 年間運転時間:8,760Hr 電力単価:16円/kw・Hrとした場合。
  • 計算の元となる風量は年間を通じて一定と仮定していますが、風量が変化する場合、電力使用量の差は更に大きくなります。
  • 本表中、ルーツブロワの合計モーター入力は、下記の計算で求めたものです。
    合計モーター入力=合計軸動力÷モーター効率(0.9)

性能

性能カーブ

performance-curve

定格風量

型 式 NX30 NX50 NX75 NX100 NX150 NX200 NX250 NX300 NX350
吐出圧力(kgf/cm2) 定格風量(m3/min) 1気圧、20℃
0.4 22 43 59 86 122 163   249
0.5 21 38 54 75 107 152   231
0.6 19 33 45 64 95 134 465 207
0.7 16 28 41 56 86 115 142 180 210
0.8 14 24 36 49 72 101 125 156 184
0.9 12 21 33 45 68 91   141
1.0 11 18 28 41 63 85   131
1.1 10 17 25 37 57 78   120

寸法

NX50~NX200

  • 重量: NX50-620kg NX75-630kg NX100-690kg

NX-diaphragm-1

NX300

  • 重量: NX300-1,850kg

NX-diaphragm-2

吐出口フランジ (JIS10K FF)寸法と高さ

  NX30 NX50 NX75
  呼び径(A) 高さ(H) 呼び径(A) 高さ(H) 呼び径(A) 高さ(H)
C040     200 1,811 200 1,811
C050 125 1,343 200 1,811 200 1,811
C060 125 1,343 150 1,790 200 1,811
C070 100 1,343 150 1,790 200 1,811
C080 100 1,343 125 1,790 150 1,790
C100     125 1,790 150 1,790
  NX100 NX150 NX200
  呼び径(A) 高さ(H) 呼び径(A) 高さ(H) 呼び径(A) 高さ(H)
C040 250 1,830
C050 250 1,830 300 2,070 350 2,167
C060 250 1,830 300 2,070 300 2,032
C070 200 1,830 250 1,830 300 2,032
C080 200 1,811 250 1,830 250 2,032
C100 200 1,811 200 1,811 250 2,032
  NX300
  呼び径(A) 高さ(H)
C050 400 2,884
C060 400 2,884
C070 350 2,637
C080 350 2,637
C100 350 2,502

寸法および重量 (単位:寸法=mm、 重量=kg)

  B C D E F G I J K L 重量
NX30 380 1483 700 770 940 1,070 1,230 140 330
NX50 220 2,562 700 770 1,350 1,480 1,550 140 620
NX75 220 2,562 700 770 1,350 1,480 1,550 140 630
NX100 220 2,562 700 770 1,350 1,480 1,550 140 690
NX150 203 2,562 700 770 1,350 1,680 1,750 140 760
NX200 255 2,562 830 900 1,550 1,930 2,000 1,40 1,050
NX300 527 3,676 1,250 1,400 2,020 1,930 2,000 153 1,300 650 1,850

納入実績

1 上・排水処理場

NX-sales1

2 産業用

NX-sales2

3 デュアルコア

NX-sales3
